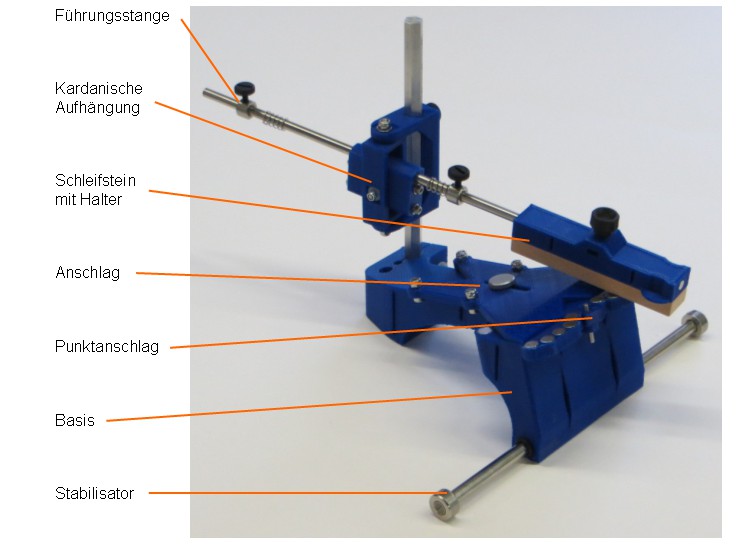

Bild der Baugruppe (zum Vergrößern anklicken) und STL-Dateien

weitere benötigte Teile / Hinweise

Fuß:
890267_Fuss.stl

Fuß 2:
890267_Fuss2.stl

Sicherheitshinweise des Magnet-Lieferanten beachten!

• 10 x Neodymmagnet, D=8, L=8
• 2 x Neodymmagnet, D=10, L=10
• 1 x Langmutter M4, SW 7, L=12, St-Zn

Die Langmutter hält die Anschlag-Platte und wird von unten in den Fuß gesteckt. Die Magnete werden auch in ihre Löcher gesteckt (abwechselnd Nord- und Südpol nach oben) und von unten mit PU-Kleber fixiert. Dazu ist "UHU MAX REPAIR EXTREME" oder "Pattex 100%" gut geeignet. Der Kleber wird großzügig (bis etwa 1 mm Schichtdicke) über die Magnete und das PLA verteilt und muß danach 24 h trocknen.

• 1 x Sechskant-Aluminium, SW=10, L=195
• 1 x Skala mit Gradeinteilung
• 2 x Zylinderschraube M4 x 35 DIN 912-A2 (Innensechskant)
• 4 x Scheibe 4.3 DIN 9021-PA6 (D=12)
• 2 x Sechskantmutter M4, DIN 985-A2 (selbstsichernd)

Von der '95'-Markierung der Skala bis zur Unterkante der Aluminium-Stange beträgt der Abstand 95 mm, wenn die Stange bündig in den Fuß eingesetzt wird. Beim späteren Schleifen wird der Schleifwinkel an der Oberkante der kardanischen Aufhängung abgelesen (folgende Baugruppe).

Alternativ kann der "Fuß 2" verwendet werden. Bei ihm sind die Magnete abgedeckt, was bei größeren Messern problemlos funktioniert. Bei sehr kleinen Taschenmesser-Klingen (siehe vorherige Seite) ist die Fixierung der Klinge jedoch schlechter und möglicherweise nicht ausreichend.

Vierkant-Ring:
890268_Vierkant-Ring.stl

U-Halter:
890269_U-Halter.stl

Stangenfuehrung (2x drucken):
890270_Stangenfuehrung.stl

• 2 x Zylinderschraube M3 x 8 DIN 912-A2 (Innensechskant)
• 4 x Scheibe 3.2 DIN 9021-PA6 (D=9)
• 2 x Sechskantmutter M3 DIN 985-A2 (selbstsichernd)

Als erstes werden die Schrauben M3x8 mit je einer Scheibe unter dem Kopf seitlich von innen durch den Vierkant-Ring gesteckt und mit einer weiteren Scheibe sowie einer selbstsichernden Mutter festgeschraubt. Die Schraubenköpfe bilden das Lager für die Stangenführung und die inneren Scheiben dienen als Abstandshalter.

• 2 x Zylinderschraube M4 x 12 DIN 912-A2 (Innensechskant)
• 2 x Scheibe 4.3 DIN 9021-PA6 (D=12)
• 2 x Scheibe A 4.3 DIN 125-A2
• 2 x Sechskantmutter M4, DIN 985-A2 (selbstsichernd)

Der Vierkant-Ring wird in den U-Halter (abgeschrägte Seite unten) eingelegt und jeweils eine PA-Scheibe wird zwischen Ring und Halter eingeschoben. Jetzt werden die Schrauben M4x12 (als Lager für den Ring) von innen durch den Ring, die Scheibe und den U-Halter gesteckt und mit jeweils einer Stahlscheibe und einer Mutter festgeschraubt.

• 2 x Zylinderschraube M3 x 50 DIN 912-A2 (Innensechskant)
• 4 x Scheibe A 3.2 DIN 125-A2
• 2 x Sechskantmutter M3 DIN 985-A2 (selbstsichernd)

Die beiden Stangenführungen werden von vorn und hinten in den Ring zwischen die PA-Scheiben gesteckt und mit den Schrauben M3x50 (beidseitig Scheiben) und selbstsichernden Muttern verschraubt.

• 2 x Sechskantmutter M4, DIN 934-A2
• 2 x Rändelschraube M4 x 10, PA schwarz (Kopf-D=13)

Die M4-Muttern werden in den U-Halter eingelegt und die Rändelschrauben etwas eingedreht.

• 1 x Rundstange Edelstahl, D=6, L=325
• 2 x Stellring d=6 DIN 705A-A1, (D=12, B=8)
• 2 x Rändelschraube M4 x 10, PA schwarz (Kopf-D=13)
• 2 x Druckfeder d_innen=6.4, L=10, F_max ca. 25 N

Anschlagplatte:
890271_Anschlagplatte.stl

• 4 x Zylinderschraube M4 x 10 DIN 912-A2 (Innensechskant)
• 4 x Sechskantmutter M4, DIN 985-A2 (selbstsichernd)
• 1 x Rändelschraube M4 x 16 DIN 653-A2 (Kopf-D=16)

Strebe:
890272_Strebe.stl

Distanzstueck:
890273_Distanzstueck.stl

• 1 x Zylinderstift 3.0m6x24 DIN 6325-A2

Mit etwas Glück sitzt der Zylinderstift in der Strebe ausreichend fest. Andernfalls kann er mit Sekundenkleber oder Epoxidharz-Kleber fixiert werden. Das Distanzstück soll auf dem Zylinderstift verdrehbar sein (unterschiedliche Abstände einstellbar).

Steinhalter:
890274_Steinhalter-S.stl

Steinhalter (scad):
890274_Steinhalter.scad

Die Anzahl der benötigten Teile hängt von der Anzahl der eingesetzten Scheifsteine ab. Die hier angegeben jeweils 3 Stück sind als Minimum zu sehen.

• 3 x Sechskantmutter M4, DIN 934-A2
• 3 x Rändelschraube M4 x 10 (Kopf-D=16, Kopf-H=13)
• 3 x Wasserstein 104 x 20 x 10 (Körnungen z.B. Z180, S800, S3000)

Die Schleifsteine können mit den o.a. PU-Klebern oder mit doppelseitigem Klebeband an die Steinhalter geklebt werden.

Von dem Steinhalter steht auch die OpenSCAD-Datei zur Verfügung. Daher können auch vorhandene eigene Steine oder z.B. ein Lederstreifen verwendet werden.

(Steinhalter für die früher gelieferten Superstone: Steinhalter-N.stl.)

Der Stabilisator ist nicht unbedingt erforderlich. Nur bei größeren Messern mit ungünstigem Schwerpunkt oder kleineren Beilen ist er empfehlenswert.

• 1 x Rundstange Edelstahl, D=8, L=240
• 2 x O-Ring 5.23 x 2.62
• 2 x Stellring d=8 DIN 705A-A1, (D=16, B=8)
• 2 x Gewindestift M4 x 4 DIN 913-A2 (Innensechskant)

Die bei den Stellringen mitgelieferten Gewindestifte haben i.d.R. eine Spitze (oder Ringschneide) und sind zu lang. Als schönere Lösung können die M4 x 4 Gewindestifte eingesetzt werden.

Sensorplatte:
890275_Sensorplatte.stl

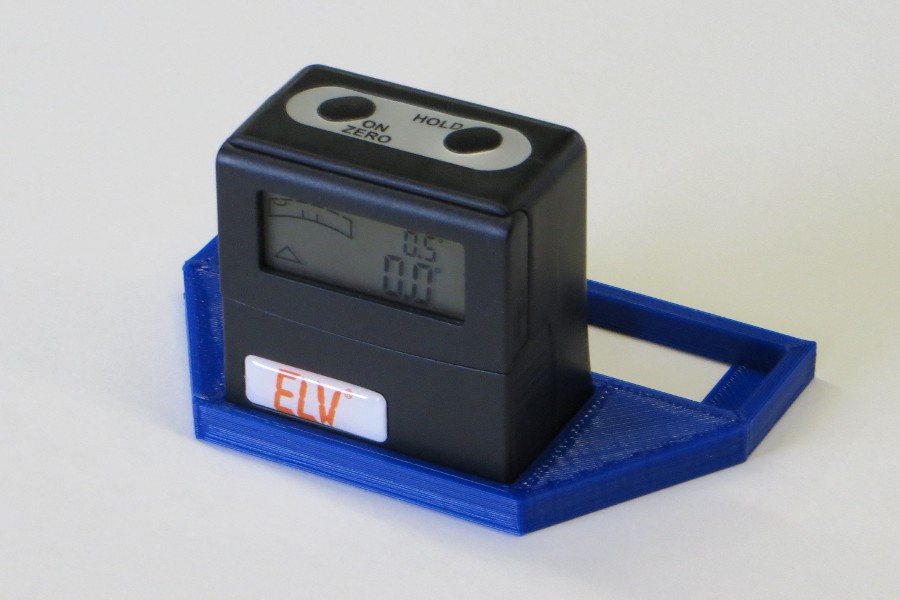

Die Lösung für Perfektionisten! Die Winkel-Skala an der Aluminium-Stange gilt exakt nur für 9 mm Schleifsteindicke und 3 mm Schneidenüberstand über die Frontseite des Fußes, wobei bei den Berechnungen die Schneidendicke vernachlässigt wurde, was einer einseitig angeschliffenen Schneide entspricht. Da die Naniwa Schleifsteine im Neuzustand 10 mm hoch sind und mit der Zeit durch Abrichtvorgänge immer dünner werden, ist eine exakte Reproduzierbarkeit der Schleifwinkel mit der Skala nicht möglich. Hier hilft der Winkelmesser - notwendig ist er aber nicht ;-)

• 1 x Winkelmesser z.B. von ELV

Damit der Winkelmesser den Winkel relativ zum Messer und nicht zur Horizontalen anzeigt, wird er zuerst auf die schräge Oberfläche (ca. 15°) des Fußes gestellt und genullt ("zero"-Taste kurz drücken).

Steinbox:
Steinbox.stl

Steinbox, Deckel:
Steinbox_Deckel.stl

Steinbox (SCAD):
Steinbox.scad

Steinbox, Deckel (SCAD):
Steinbox_Deckel.scad

Praktisch zur Aufbewahrung der Schleifsteine. Da die Steinseite nach oben zeigt, besteht keine Gefahr, dass Partikel von gröberen Steinen auf die feineren verschleppt werden.

Auch hier stehen wieder die OpenSCAD-Dateien zur Verfügung, wodurch die Anzahl der Fächer variiert werden kann, indem einfach eine Zahl in der jeweiligen Datei geändert wird.
